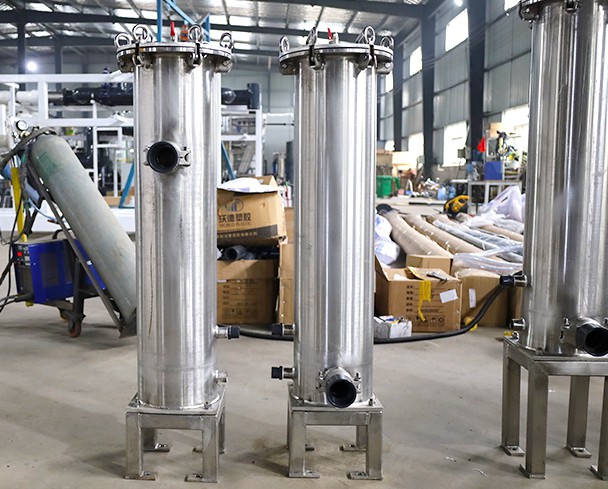

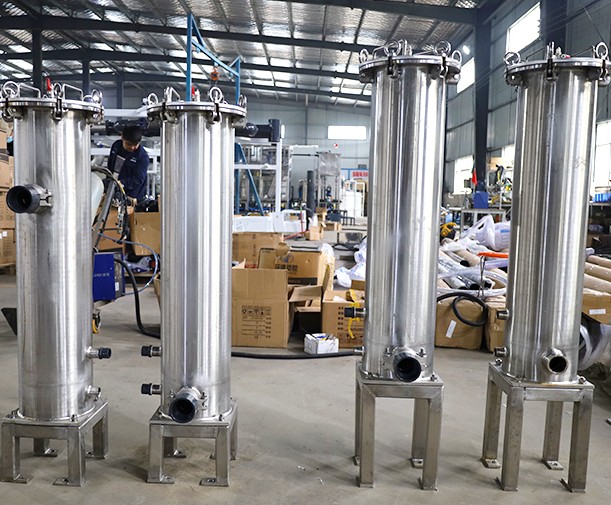

芯式过滤器
同的过滤介质及设计工艺选择不同的过滤元件，以达到出水水质的要求。机体也可选用快装式，以方便快捷的更换滤芯及清洗。
工作原理
芯式过滤器属于精密过滤器， 其工作原理是利用PP滤芯5μm的孔隙进行机械过滤。水中残存的微量悬浮颗粒、胶体、微生物等，被截留或吸附在滤芯表面和孔隙中。随着制水时间的增长，滤芯因截留物的污染，其运行阻力逐渐上升，当运行至进出口水压差达0.1MPa时，应更换滤芯。芯式过滤器的主要优点是效率高、阻力小、便于更换。
芯式过滤器采用成型的滤材，在压力的作用下，使原液通过滤材，滤渣留在管壁上，滤液透过滤材流出，从而达到过滤的目的。结构:滤布、滤网、滤片、烧结滤管、线绕滤芯、熔喷滤芯等。因滤材的不同，过滤孔径也不相同。精密过滤是介于砂滤(粗滤)与超滤之间的一种过滤，过滤孔径一般在0.5-120μm范围。同种形式的滤材，按外型尺寸可分为不同的规格。线绕滤芯(又称蜂房滤芯)有两种:一种是聚丙烯纤维---聚丙烯骨架滤芯，最 高使用温度60℃；另一种是脱脂棉纤维---不锈钢骨架滤芯，最 高使用温度120℃。 熔喷滤芯是以聚丙烯为原料，采用熔喷工艺形成的滤材，最 高工作温度60℃。 精密过滤可去除水中的悬浮物、某些胶体物质和小颗粒物。
详细信息
（1）订货号：QRZXL；
（2）型号：XL-X；
（3）品牌：沁润泽；
（4）过滤类型：滤芯过滤；
（5）适用范围：水、化工；
（6）适用介质：腐蚀性、弱腐蚀性、低温物料、高卫生要求物料；
（7）用途：固液分离；
（8）压力环境：常压；
（9）驱动方式：手动；
（10）连接形式：法兰连接、拷贝林连接等；
（11）主体材质：不锈钢304、不锈钢316L等；
（12）有效过滤面积：详见规格表。
（13）外形尺寸：详见规格表。
技术优势
精密过滤器以除去流体中固体杂质、粉末等其他杂质。设备具有高耐压、更换滤芯方便、处理水量大、占地面积小、过滤效果好等特点，广泛应用于电子工业、医药工业、家用饮水、食品饮料、啤酒、矿泉水行业作为预处理及终端过滤。
芯式过滤器的内部滤芯数量滤筒内可装有1芯、3芯、5芯、7芯、9芯、11芯、13芯、15芯等；
芯式过滤器的原理折叠式滤芯长度有10、20、30、40英寸；
滤芯过滤器按照常用的滤芯种类可分为以下几种：PP滤芯过滤器、线绕滤芯过滤器、折叠式滤芯过滤器、活性炭滤芯过滤器、双节滤芯过滤器、树脂滤芯过滤器、钛棒滤芯过滤器、RO逆渗透滤芯过滤器和不锈钢滤芯过滤器；
应用范围
1、超滤（UF）、纳滤（NF）、反渗透（RO）、碟管式反渗透（DTRO）、电渗析（EDI）等系统保安过滤及终端过滤；
2、医药针剂、大输液、滴眼液、中草药药液等过滤，生物制剂提取、提纯、浓缩；
3、电子、微电子、半导体工业用高纯水预过滤、终端过滤；
4、油田回注水、锅炉补给水、化学试剂、液体有机制品、高纯化学品、浓药等过滤；
5、饮用纯净水、矿泉水、果汁、茶饮料、保健饮品过滤；
6、白酒、葡萄酒、啤酒、黄酒及其他果酒的过滤，纯生啤酒除菌过滤(替代巴氏灭菌)；
7、生产、生活废水处理及中水循环再利用过程中的预处理过滤或保安过滤；
8、其他如生物工程、油类精制、印染、纺织行业的给水及废水处理、科研实验过滤等。
技术参数
内容 | 技术参数 |
过滤器名称 | 精密过滤器 |
滤芯的数量（芯） | 3/5/7/10/15/20/25/30/35/40/50/60/80/100/120 |
滤芯的尺寸（inch） | 10/20/30/40 |
滤芯的精度（μm） | 1-100μm可选 |
滤芯直径（mm） | 63mm |
滤芯形式 | PP熔喷滤芯、线绕滤芯、聚丙烯折叠滤芯 |
滤芯安装 | 平压式、插入式 |
过滤器材质 | SS304/SS316 |
密封圈材质 | 硅橡胶/氟橡胶/四氟包裹密封圈 |
设计压力 | 0.6/1.0MPa |
zui高耐温 | 100℃ |
进出口连接形式 | 内丝、拷贝林、法兰 |
筒体拆卸方式 | 法兰连接、快开连接 |
排污口 | G1内螺纹（可按要求） |
表面处理 | 抛光或喷砂 |
备注 | 过滤器的大小、结构和滤芯的尺寸取决于设计流量、过滤液体的介质特性 |
选型参照表
型号 | 流量（t/h） | 进出口径 | 直径（mm） | 规格 | 壁厚（mm） |
QRZ-JF-0310 | 1 | DN25 | φ167 | 3芯10英寸 | 1.2 |
QRZ-JF-0320 | 1.5 | DN25 | φ167 | 3芯20英寸 | 1.2 |
QRZ-JF-0520 | 3 | DN25 | φ200 | 5芯20英寸 | 1.2 |
QRZ-JF-0530 | 5 | DN32 | φ200 | 5芯30英寸 | 1.2 |
QRZ-JF-0540 | 7 | DN40 | φ200 | 5芯40英寸 | 1.2 |
QRZ-JF-0740 | 10 | DN40-50 | φ250 | 7芯40英寸 | 1.5 |
QRZ-JF-1040 | 15 | DN50-65 | φ300 | 10芯40英寸 | 1.5 |
QRZ-JF-1540 | 22 | DN65 | φ350 | 15芯40英寸 | 1.5 |
QRZ-JF-2040 | 30 | DN80 | φ400 | 20芯40英寸 | 2 |
QRZ-JF-2540 | 38 | DN80 | φ450 | 25芯40英寸 | 2.5 |
QRZ-JF-3040 | 45 | DN100 | φ500 | 30芯40英寸 | 2.5 |
QRZ-JF-3540 | 52 | DN100 | φ550 | 35芯40英寸 | 2.5 |
QRZ-JF-4040 | 60 | DN125 | φ600 | 40芯40英寸 | 3 |
QRZ-JF-5040 | 75 | DN125 | φ650 | 50芯40英寸 | 3 |
QRZ-JF-6040 | 90 | DN150 | φ700 | 60芯40英寸 | 3 |
QRZ-JF-6040 | 100 | DN150 | φ750 | 60芯40英寸 | 3 |
QRZ-JF-8040 | 120 | DN150 | φ800 | 80芯40英寸 | 3 |
QRZ-JF-10040 | 140-160 | DN150 | φ900 | 100芯40英寸 | 4 |
QRZ-JF-12040 | 180 | DN200 | φ1000 | 120芯40英寸 | 4 |
